HC -tiivisrenkaan automaattinen leikkaus- ja liimauskone
Se voi yhdistää 15 kappaletta samanaikaisesti, ja päivittäinen tuotos voi saavuttaa noin 30 000 kappaletta yhtenä päivänä. Yksi kone säästää 6-8 työvoimaa. Se on täysin servo-automaattinen. Yksi henkilö voi käyttää 2-5 konetta samanaikaisesti. Rajapinta on kaunis ja sileä ilman täynnä liimaa, pienellä toleranssilla ja vakaalla laadulla. Se soveltuu silikonin ja kumi-O-O-renkaiden leikkaamiseen ja liittämiseen, säästäen aikaa, työvoimaa ja rahaa. Se on ainoa valinta valmistajille, jotka tuottavat O-rengastiivisteitä. Jos olet kiinnostunut, ota yhteyttä ulkomaankaupan päällikkö Joanna Wu Whatsapp: 86 13533554735
| Tuotteen nimi | HC -tiivisrenkaan automaattinen leikkaus- ja liimauskone |
| Tuotevalikoima | Pituus: 230–1000 mm/ 230–1500mm/ 230-2000mm |
| Jännite | 220V |
| Ilmanpaine | 0,6 MPa |
| Voima | 5KW |
| Paino | 1200 kg |
| Laitteiden jalanjäljen koko: (L × W × H) | 6500 × 1850 × 2000 mm |
| Laiteoperaattorien lukumäärä | Muotin syöttö (manuaalinen suodatinelementin purkaus) suurempi tai yhtä suuri kuin 1 |
| Tuotannonumero | Suurempi tai yhtä suuri kuin 15 |
| Tehokkuus | 8-15 s sykli (3000-4000 / tunti) |
| Sopiva materiaali ja muoto | Tiivisteinen rengas, silikoni, vaahtosarja pyöreitä, soikeita neliöitä, suorakaiteen muotoisia, muotoisia jne. (Eri tuotteet vastaavat erilaisia kalusteita |

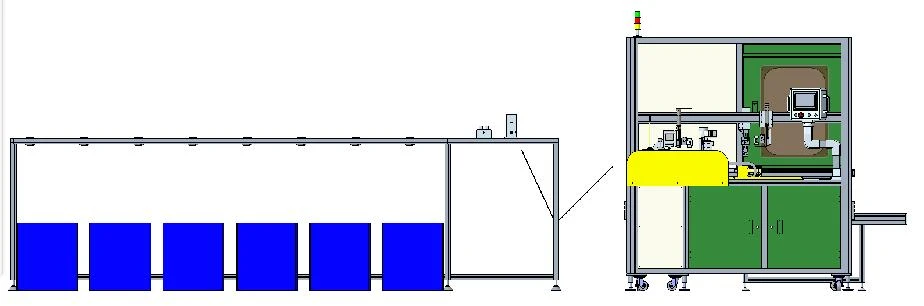

Tuotantolinja Front View
Tuotantolinjan yläkuva
Tuotantolinja vino näkymä
Telineen käyttöönotto
15 ruokintamekanismin käyttöönotto
Toimintavirta:
Materiaali kulkee materiaalin sijoitusasennon läpi, servomoottori ajaa akselia, sylinteri ajaa kumipinnoitettua laakeria alas ja materiaali kulkee kitkan läpi kumipinnoitetun laakerin ja akselin välisen kitkan läpi materiaalin lähettämisen toiminnan toteuttamiseksi.
Johdanto materiaalin tunnistusmekanismiin
Toimintavirtauksen teemat vetävät:
Tuotantomateriaali eteenpäin, materiaali ajaa induktiopyörää ylöspäin, induktiopyörä jättää fotoelektrisen anturin ja fotoelektrinen anturi laukaistaan. Tällä tavalla PLC määrittää, että materiaalia on.
Kun RE ei ole tuotantomateriaalia induktiopyörän ajamiseksi, fotoelektrinen anturi kattakaa, PLC: n tuomarit materiaalipulaa.
Johdanto telinetyöhön
Toimintavirta:
1.Operaattori asentaa rengasmateriaalin akseliin ja kiinnittää sen.
2.Tuoperaattori vetää materiaalin oppaan laakerin, flip-vastaisen mekanismin, moottorin ruokinnan, materiaalipulan anturin läpi ja saavuttaa sidoskoneen. Työ on valmis.
Leikkaus- ja liimauskone
Koneen rakenne
Leikkaus- ja liimauskoneen toiminta
Johdanto toimintaprosessiin:
1. Etukiinnitysmekanismi puristaa materiaalin ja vetää tuotteen asetetun pituuteen ruuviliikenteen läpi.
2
3. Leikkurimekanismi leikkaa tuotteen.
4. Etukiinnitysmekanismi välittää tuotteen yhden leikatun pinnan etuliivien annostelumekanismiin liiman annostelua varten.
5. Takaosan puristusmekanismi välittää tuotteen toisen leikkauspinnan takaosan annostelumekanismiin liiman annostelua varten.
6. Etukiinnitysmekanismi ja takaosan puristusmekanismi kääntyvät samanaikaisesti 180 astetta ja asettavat materiaalin telakointimekanismiin lämmitys- ja telakointia varten.
7. Materiaalin ottaminen mekanismi ottaa telakan tuotteen pois ja asettaa sen kuljetinhihnalle.
8. Yksi sykli on valmis.
Laitteiden työasema
Asema 1:
Annostelumekanismin etuosa
Toimintavirran esittely:
AB -liima puristetaan liimasta AB -liimasylinterin läpi. Sylinteri 2 ja sylinteri 3/sylinteri 4 Siirry vasemmalle ja oikealle kaapia AB -liiman tasaisesti liimauraan.
Asema 2:
Leikkausmekanismi
Toimintavirta:
Painopylinteri painaa tuotantomateriaalia, ja ylempi ja alempi leikkuusylinterit toimivat samanaikaisesti materiaalin leikkaamiseksi.
Asema 3:
Takaosan puristusmekanismi
Toimintavirta:
Painopylinteri painaa tuotantomateriaalia, ja ylempi ja alempi leikkuusylinterit toimivat samanaikaisesti materiaalin leikkaamiseksi.
Asema 4:
Puristusmekanismin etuosa
Toimintavirta:
Sylinteri 1 työntää kiinnittimen eteenpäin materiaalin puristamiseksi. Sylinteri 2 säätelee puristimen avaamista/sulkemista materiaalin puristamiseksi. Servo -kiertomoottori ohjaa puristimen kiertämään 180 astetta käsittelyä varten.
Asema 5:
Materiaalin ottaminen mekanismi
Toimintavirta:
Sylinteri 1 työntää materiaalin poimintamekanismin eteenpäin määritettyyn asentoon.
Sylinteri 3 säätelee materiaalin poimintakiinnikettä 90 asteen kääntämiseksi materiaalin poimimiseksi.
Sylinteri 4 säätelee materiaalin poimintakiinnityksen aukkoa/sulkemista materiaalin puristamiseksi sulkemalla se.
Materiaalin poiminnan jälkeen sylinteri 3 nostaa materiaalin purkamista varten.
Asema 6:
Telakointilaitokset
Toimintavirta:
Etukiinnitysmekanismi ja takaosan puristusmekanismi sijoittavat tuotteen telakointimuottiin.
Sylinteri 1 ja sylinteri 2 toimivat samanaikaisesti painaaksesi tuotetta lämmitykseen.
Aseta lämmitysaika. Kun aika on kulunut, telakointi on valmis.
Asema 7:
Keskeyttämisen jälkeinen mekanismi
Toimintavirran esittely:
AB -liima puristetaan liimasta AB -liimasylinterin läpi, ja sylinteri 2 / sylinteri 3 / sylinteri 4 Siirry vasemmalle ja oikealle kaapiaksesi AB -liiman tasaisesti liimauraan.
